糖果包裝機工藝之扭結機構

時間:2012-11-21 15:57    來源:未知    作者:admin    點擊:次    打印

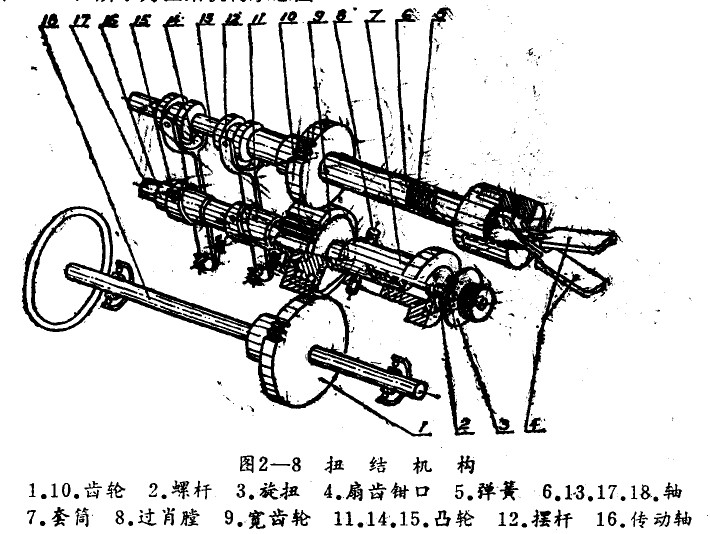

搪塊經裹包后，兩端要扭結封閉。該機構由左右兩部分組成，圖示為左端部分。

1、扭結過程:
    糖果包裝機的動力由分配軸經過齒輪T傳動扭結軸18，軸18上的齒輪和寬齒輪9嚙合傳動軸1.6，使其上兩只園往齒輪11.15.轉動。凸輪15的曲線使擺桿“向右擺動，右端為內一齒條的軸13使右移使與其嚙合的一對扇形鉗口4夾緊，同時寬齒輪19通過齒輪10使軸6轉動，從而帶動鉗口回轉把包裝紙扭析成結，扭折的角度一般為270.左右。
    由于紙被扭結時長度要縮短，所以園柱凸輪11通過擺桿12，使軸6右移以補償紙的紛短.
包裝紙被扭結270’左右時，凸輪15和彈簧5使鉗口張開與紙脫離接觸，并在齒輪11的作用下把鉗爪退TPI到左位置，以待下次扭結。
    軸18上的一只手輪，是在校車與調整時盤動機器用的。

    2、調整機構
    當裹包的果品種改變時，亦即長度改變時，扭結鉗爪的相對位置也應做相應的調整。二只園柱齒輪裝于軸17的左端，寬齒輪9裝于軸”的由部臺肩處，齒輪的左端與軸16W螺釘連接，另一端用法蘭蓋住，在法輪nli-PV端補者裝苦汾珠。軸11的右部為因定于機架的套簡7,其端處有一螺桿2，在夕部裝有一歹有移珍在茄扭a o郊17裝價一過嶺肖8，相應在套筒7上開有長槽，使軸17只能在長槽內移動(調整)，而不能轉動。

    3、調整過程:
    轉動帶刻度的旋扭nJ，通過螺桿7使抽17和其上所有男件一起左(右)移動。旋扭上的刻交讀數是指示調整量的。
    由于帶扭結爪的軸6既要旋轉又要做往復運動，所以齒輪9為一寬齒輪。其寬度應大于軟6的行程和可調整的長度。
    因為園柱凸輪11.15.在回轉時要帶動鉗爪動作，故有一定的軸向力，為了減少摩擦及提高轉動效率，所以在軸17上裝有滾珠，起止推動軸承的作用。
